В очередную свою поездку на радио-рынок "Героев труда" попалась мне на глаза схема 12-ти светодиодного индикатора уровня сигнала на базе A277D (аналог К1003ПП1 или UAA180).

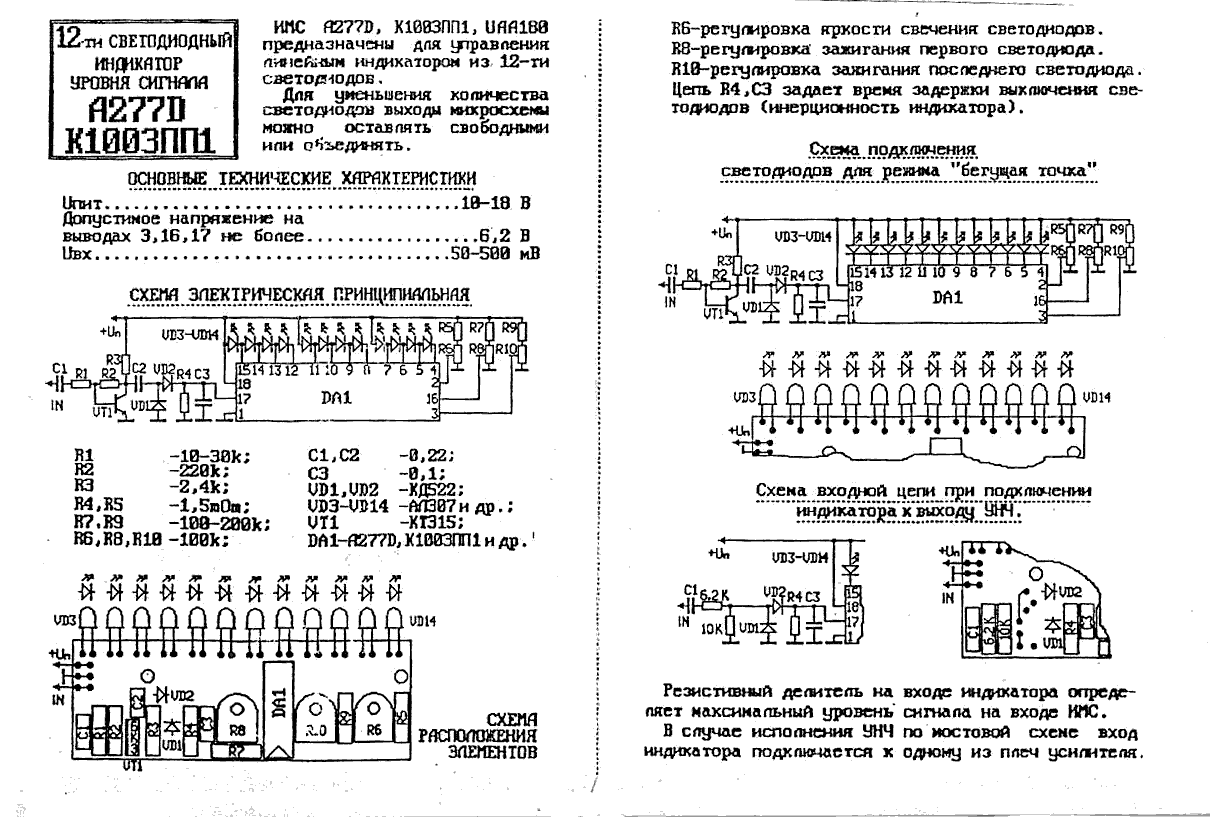

Схема тут (83 кб).

И подумалось мне, а почему и не использовать её? Купил. Питание написано 10-18 вольт, значит от 12-ти работать будет. Но встал вопрос о сохранности материнки. Мне как-то не очень хотелось получить в результате горелую мать, я и начал думать...

Здорово помог интернет и знакомые. С их помощью схема несколько преобразилась:

Всё что закрашено красным было удалено(то-есть были удалены элементы R1 R2 R3 C1 C2 и VT1), а для гальван-развязки была использована оптопара 4N25.

В результате, при условии что Вы не перепутали выводы оптопары, и подключили сигнал HDD LED к выводам 1 и 2 Вашей материнской плате ничего не угрожает, ни нерабочая собранная Вами схема, ни переполюсовка выводов 1 и 2.

После сборки схему можно проверить следующим образом:

• При включении питания(Я подключал к отдельному "тестовому" БП) светодиоды гореть не должны

• При замыкании выводов 4 и 5 оптопары должны загореться все светодиоды(если конечно Ваша схема не собрана для режима "бегущая точка", в этом случае гореть должен гореть только последний)

Если при подключении проверенной схемы к выводам HDD LED она не работает, а питание на схеме присутствует, то просто переверните разъем который вы подключили.

Оптопару 4N25 можно заменить на 4N26, или 4N28 или TIL111, вот только я не знаю их распиновки.
Все остальные элементы (а также варианты их замены) можно увидеть на вышеприведенной схеме.

Там-же дано и полное её описание и возможные регулировки.

Для сомневающихся выкладываю небольшой (450 кил) ролик, который был снят во время загрузки моего компьютера.

Мною было установлена эта схема в проект FerraryTeam, о котором я ещё Вам расскажу...
